Sistema di soppressione del fuoco FM200

Dati di sistema ingegnerizzati
Modello	QMQ4.2/90N-JM	QMQ4.2/120N-JM	QMQ4.2/150N-JM
Capacità del cilindro (L)	90	120	150
Max. Pressione di lavoro (MPA)	5.3
Pressione di stoccaggio (MPA)	4.2
Intervallo di temperatura di lavoro	0 ~ 50 gradi (stanza del sistema); -10 grado (min temp. Nell'area di protezione)
Tasso di ricarica (kg/m³)	Meno o uguale a 950
Air Actuating Pressure (MPA)	6.0
Tensione operativa (V)	AC220
Potenza di backup (V)	DC24
Tempo (i)	Meno o uguale a 10
Metodo di avvio del sistema	Funzionamento automatico / manuale / di emergenza
Approvazione e standard	Iso 9001-2015



Hfc -227 ea non deve essere usato in fiamme che coinvolge i seguenti materiali a meno che non siano stati testati e riconosciuti:

 Per le sostanze chimiche o miscele di sostanze chimiche, come nitrato di cellulosa e polvere da sparo, che sono in grado di ossidazione rapida in assenza di aria.
 Metalli reattivi come litio, sodio, potassio, magnesio, titanio, zirconio, uranio e plutonio.
 Idridi metali.
Chimicals in grado di sottoporsi a decomposizione auto-termica, come una certa perossidasi organica e idrazina.

Cilindri di stoccaggio:I cilindri di stoccaggio devono essere mantenuti in posizione verticale e fissati in modo sicuro durante il trasporto. I cilindri di stoccaggio non possono arrotolare o trascinare sul posto. Usa carrelli, carrelli elevatori e altri strumenti di manipolazione sicuri simili.

AVVERTIMENTO: Il funzionamento improprio del cilindro di stoccaggio della pressione è molto pericoloso e può causare dimissioni violente, lesioni personali e perdita di proprietà. Prima di gestire il prodotto, l'operatore deve sottoporsi alla formazione professionale

AVVERTIMENTO: Se il tappo di uscita è perso, è necessario trovare un nuovo tappo di uscita e installare sull'uscita della valvola del cilindro prima di rimuovere il set di cilindri.

AVVERTIMENTO: Se questi requisiti non vengono seguiti, un'operazione impropria può causare gravi lesioni personali, morte e danni alla proprietà.

AVVERTIMENTO:L'agente di estinzione incendio riempito in questo sistema si decomponderà per produrre una certa quantità di gas di fluoruro di idrogeno quando si spegne l'incendio. L'elevata concentrazione di gas di fluoruro di idrogeno può causare lesioni al personale. Prima che il dispositivo di estinzione antincendio rilasci l'agente estinguente, tutto il personale deve evacuare la scena entro il periodo di ritardo. Dopo che l'incendio è stato estinto, il gas di scarico deve essere scaricato prima che il personale possa entrare in scena.







Precauzioni per l'installazione e il funzionamento



1.1. Il sito di installazione di questo sistema dovrebbe soddisfare i seguenti requisiti:
 La temperatura ambiente tra i cilindri di stoccaggio è 0 gradi -＋ 50 gradi; dovrebbe essere mantenuto asciutto e ben ventilato;
 L'aria non deve contenere polvere esplosiva, conduttiva e sostanze dannose corrosive, altrimenti il ​​dispositivo dovrebbe essere protetto;
Una camera che è facile da avvicinarsi agli operatori, facile da entrare e uscire e non è facile causare un incendio. La porta della stanza dovrebbe aprirsi verso l'esterno.
1.2.PerSonnel che installa, debug e utilizzo di questo dispositivo dovrebbe avere familiarità con la struttura di base, il principio di lavoro, il processo di prestazione e azione di questo dispositivo, nonché la struttura e lo stato di lavoro di ciascuna valvola.
1.3. Nel processo di trasporto e installazione, il gruppo cilindro dovrebbe evitare di avvicinarsi alla fonte di calore e dovrebbe essere leggermente caricato e scaricato per evitare la collisione, sdraiata e capovolta.
1.4. Il telaio del kit di cilindri dell'agente di estinzione antincendio e il telaio del kit di cilindri a gas azionario devono essere fissati da bulloni di ancoraggio.
1.5. La valvola cilindro azionaria del solenoide è dotata di un perno di sicurezza per prevenire perdite o malfunzionamento della valvola del cilindro azionario del solenoide a causa di collisioni e vibrazioni durante il trasporto, l'installazione e il debug. Dopo che l'installazione è stata completata in loco, il perno di sicurezza deve essere rimosso prima di metterlo in uso, altrimenti la valvola non avrà inizio e il sistema fallirà.
1.6. Dopo che il kit cilindri è stato saldamente installato sulla staffa fissa, il coperchio di blocco dell'uscita può essere rimosso. Prima di rimuovere il kit di cilindri dalle tubazioni durante la manutenzione, installare il cappuccio di collegamento di uscita sul kit cilindro mobile sopra l'uscita della valvola del cilindro.
1.7. Il personale addestrato non professionale non è consentito installare e operare per evitare incidenti.
1.8. Prima che il dispositivo di estinzione di estinzione rilasci l'agente di estinzione, tutti i lavoratori devono evacuare la scena entro il periodo di ritardo. L'agente estinguente riempito in questo sistema produrrà una certa quantità di gas di fluoruro di idrogeno quando si spegne l'incendio. Il gas al fluoruro di idrogeno ad alta concentrazione può causare danni al personale. Dopo che l'incendio è stato estinto, il gas di scarico deve essere scaricato prima che il personale possa entrare in scena.



Procedure operative del sistema



2.1 L'operatore deve leggere attentamente il manuale di istruzioni di questo prodotto e avere familiarità con i prodotti correlati.
2.2 Questa attrezzatura di sistema, insieme all'allarme automatico e al sistema di controllo di estinzione, costituisce un sistema di estinzione completo e un sistema di estinzione, che ha tre modalità di controllo: manuale automatico, elettrico e manuale di emergenza meccanica. Si consiglia di utilizzare il controllo automatico nelle aree di protezione senza pilota e il controllo manuale nelle aree di protezione con equipaggio.
2.3 Prima che il dispositivo di estinzione di estinzione rilasci l'agente di estinzione, tutto il personale deve essere evacuato dalla scena entro il periodo di ritardo. Dopo che l'incendio è stato estinto, il gas di scarico deve essere scaricato prima che il personale possa entrare in scena.
2.4 Quando è richiesto il funzionamento di emergenza meccanica, l'operazione specifica è la seguente:
 Accendere la valvola del cilindro ad attuazione del solenoide nell'area di estinzione del fuoco desiderata e premere il pulsante verso il basso.
Se l'azoto nel kit cilindro a gas azionario non è sufficiente per aprire la valvola del cilindro sul kit cilindro, premere prima la maniglia della valvola selettore nell'area di incendio, aprire il braccio di pressione e quindi girare la maniglia sulla valvola del cilindro per aprire la valvola.
2.5 Dopo che il sistema implementa l'estinzione antincendio, la valvola selettore, l'interruttore di pressione, la valvola di ritegno, la valvola del cilindro, ecc. Dovrebbero essere ripristinati in tempo e le parti pertinenti devono essere sostituite.
2.6 Riempi l'agente di estinzione e l'azoto in base ai requisiti della progettazione di ingegneria del sistema.
2.7 Dopo l'ispezione è pronta, rendere il dispositivo in uno stato di lavoro normale.
2.8 Il personale non correlato dovrebbe essere impedito di far funzionare questo dispositivo di sistema per prevenire gli incidenti.



Istruzioni per l'uso e la manutenzione

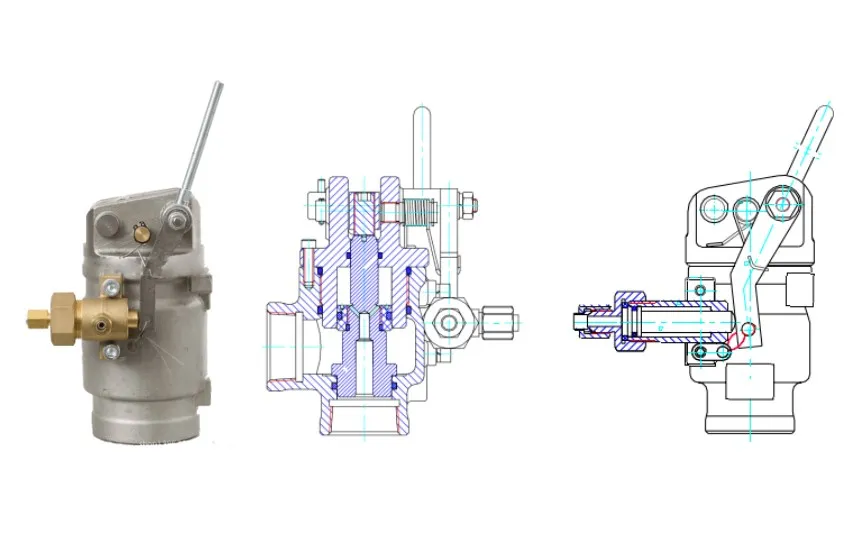

Gruppo della valvola cilindro (kit cilindro agente)

3.1 Quando la valvola deve essere aperta manualmente, la valvola può essere aperta solo ruotando la maniglia.
3.2 Installazione del manometro: l'interfaccia filettata all'estremità del dado di compressione mostrata nella figura è la parte di installazione del manometro. Mettere una guarnizione in nylon sulla superficie della radice del filo e serrare l'indicatore di pressione con una chiave.
3.3 Rilevamento della pressione, i manometri sono installati sulla parte anteriore della valvola del cilindro, che può visualizzare la pressione nel cilindro di conservazione. Quando la pressione indicava il valore è inferiore alla zona verde, dovrebbe essere ricaricato.
3.4 Quando si riempie l'agente di estinzione e si trasferiscono il gas, rimuovere il manometro, collegare l'estremità al tubo degli agenti di estinzione e allentare il dado di compressione da riempire.
3.5 La valvola del cilindro è dotata di un diaframma di sicurezza per evitare che la pressione nel gruppo cilindro degli agenti di estinzione di estinzione sia troppo elevata e per rilasciare la pressione per proteggere la sicurezza del cilindro di stoccaggio. In circostanze normali, il diaframma di sicurezza non si muoverà. Solo in condizioni anormali (come un'elevata pressione di riempimento e una temperatura ambiente elevata), può scoppiare. Dopo l'attivazione del diaframma di sicurezza e la pressione del cilindro di stoccaggio viene rilasciata, il diaframma di sicurezza deve essere sostituito immediatamente, è necessario eseguire un test di tenuta e l'agente di estinzione deve essere riempito.



Valvola del solenoide (kit di cilindri azionario)



4.1 La valvola del cilindro è dotata di un perno di sicurezza (come mostrato nella figura sopra) per impedire alla valvola di malfunzionamento a causa di collisioni e vibrazioni durante il trasporto, l'installazione e la messa in servizio, che possono causare perdite o malfunzionamento della valvola del cilindro. Dopo che l'installazione è stata completata in loco, il perno di sicurezza deve essere ritirato prima di essere messo in uso, altrimenti la valvola non si avvia e il sistema fallirà.
4.2 Un diaframma di sicurezza (pressione di scoppio del diaframma 9MPa) è installato sulla valvola del cilindro per impedire alla pressione interna eccessiva di rilasciare pressione per proteggere la sicurezza del cilindro di stoccaggio. Il diaframma deve essere sostituito dopo che il diaframma si muove e la pressione del cilindro di conservazione viene rilasciata.
4.3 La valvola del cilindro ha due modalità di apertura: avvio elettrico e manuale meccanico. Per l'avvio elettrico, il controller invia il comando di apertura della valvola per realizzare il dispositivo di azionamento elettromagnetico e aprire la valvola del cilindro; Il manuale meccanico è rimuovere manualmente la spina e premere il pulsante verso il basso per aprire la valvola del cilindro.
4.4 La valvola del cilindro è dotata di un manometro per visualizzare la pressione del gas di partenza nel cilindro. Quando la pressione indicava il valore è inferiore alla zona verde, il gas di partenza deve essere riempito.

Valvola del solenoide (kit di cilindri azionario)

4.1 La valvola del cilindro è dotata di un perno di sicurezza (come mostrato nella figura sopra) per impedire alla valvola di malfunzionamento a causa di collisioni e vibrazioni durante il trasporto, l'installazione e la messa in servizio, che possono causare perdite o malfunzionamento della valvola del cilindro. Dopo che l'installazione è stata completata in loco, il perno di sicurezza deve essere ritirato prima di essere messo in uso, altrimenti la valvola non si avvia e il sistema fallirà.
4.2 Un diaframma di sicurezza (pressione di scoppio del diaframma 9MPa) è installato sulla valvola del cilindro per impedire alla pressione interna eccessiva di rilasciare pressione per proteggere la sicurezza del cilindro di stoccaggio. Il diaframma deve essere sostituito dopo che il diaframma si muove e la pressione del cilindro di conservazione viene rilasciata.
4.3 La valvola del cilindro ha due modalità di apertura: avvio elettrico e manuale meccanico. Per l'avvio elettrico, il controller invia il comando di apertura della valvola per realizzare il dispositivo di azionamento elettromagnetico e aprire la valvola del cilindro; Il manuale meccanico è rimuovere manualmente la spina e premere il pulsante verso il basso per aprire la valvola del cilindro.
4.4 La valvola del cilindro è dotata di un manometro per visualizzare la pressione del gas di partenza nel cilindro. Quando la pressione indicava il valore è inferiore alla zona verde, il gas di partenza deve essere riempito.



Valvola selettore



5.1 Quando è necessario aprire manualmente la valvola, premere la maniglia e aprire il braccio di pressione per aprire la valvola del selettore.
5.2 Dopo aver attivato la valvola del selettore, deve essere ripristinata manualmente e verificata per condizioni anormali prima che possa continuare a essere utilizzata.

Valvola di controllo del tubo del tubo pilota

Durante l'installazione, prestare attenzione alla direzione del flusso del gas di avvio indicato dalla freccia.

Valvola di controllo

Durante l'installazione, prestare attenzione alla direzione del flusso indicato dalla freccia.

Interruttore di pressione di scarico

Quando il dispositivo di feedback del segnale viene attivato, viene estratta la testa a sfera di ripristino. Dopo il ripristino, è possibile continuare a usarlo.

Valvola di sicurezza

Dopo l'uso, il diaframma di sicurezza dovrebbe essere sostituito. Il diaframma di sicurezza sostituito dovrebbe essere uguale al modello di materiale originale, forma, dimensioni e spessore ed essere un prodotto qualificato.



Conoscenza del settore pertinente



Cos'è la soppressione del fuoco FM200?
FM 200 è un soppressore antincendio per agenti puliti che funziona rimuovendo il calore dal triangolo antincendio (ossigeno, calore e carburante). È un gas incolore, inodore ed elettricamente non conduttivo che non lascia residui per ripulire. È sicuro per l'uso negli spazi occupati e per lo strato di ozono.



Qual è la differenza tra FM200 e CO2?

CO2, un agente di soppressione del fuoco incolore e inodore, rientra nella categoria della soppressione gassosa del fuoco, offrendo una soluzione di agente pulito. D'altra parte, FM200, noto anche come HFC -227 EA, è un agente di soppressione del fuoco sintetico noto per la sua efficienza nel rapido estinzione, lasciando residui minimi.

Qual è la differenza tra FM200 e sistema di soppressione del fuoco dell'agente pulito?

A differenza dei sistemi FM 200, l'agente viene immagazzinato come liquido e viene convertito in un gas quando scaricato. Questo agente pulito è una sostituzione di Halon e un'alternativa agli agenti che estingono da idrofluorocarburo, quindi non è soggetto al fase di HFC.



Il gas FM200 è dannoso per gli umani?
I sistemi di agenti puliti che utilizzano FM -200 ™ sono non tossici per l'uomo nei livelli utilizzati per estinguere gli incendi. Quando si progetta un sistema di soppressione del fuoco, viene posta particolare enfasi sul calcolo accuratamente dei livelli di concentrazione di agenti puliti per essere al sicuro negli spazi occupati. Perché è chiaro, non oscurerà la tua visione.



FM200 è un gas o una schiuma?
FM200 è un gas non infiammabile utilizzato per la soppressione del fuoco. Non danneggia i prodotti elettronici, utilizzato correttamente per le persone che si inspirano e possono essere utilizzati in uno spazio chiuso, rendendolo ideale per i data center di colocation.



FM200 lascia un residuo?

FM -200 è un soppressore antincendio per agenti puliti per gli incendi di classe A, B e C. È un gas incolore e non tossico che non lascia residui. Per questi motivi, è una soluzione ideale per proteggere le attività di alto valore in aree occupate e in luoghi in cui la pulizia di altri agenti è problematica.



Quale tipo di sistema di soppressione del fuoco è il più sicuro per gli umani?
I sistemi di soppressione del fuoco sono dannosi per gli umani?

Sistemi di soppressione del fuoco inerte

Se progettati all'interno di criteri appropriati, questi sistemi sono sicuri delle persone e approvati per le stanze normalmente occupate. I gas inerti sono ideali per ambienti che ospitano apparecchiature sensibili come sale server o strutture industriali con macchine a CNC.
