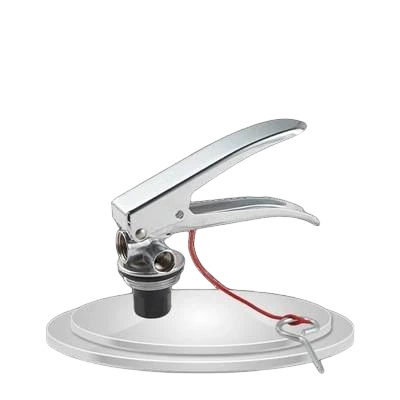

Produttore di valvole per estintore in acciaio inossidabile in Cina
L'alloggiamento della valvola in acciaio inossidabile è prodotto mediante un processo di tornitura e foratura CNC a più fasi. La filettatura di ingresso (M30x1,5 / M45x1,5 / 11/8-12UNF) viene tagliata con tolleranza del passo controllata per garantire l'allineamento della tenuta del collo del cilindro.
I canali di uscita (M10x1 / M14x1,5 / M16x1,5) sono formati con lavorazione a passaggio singolo-per ridurre la turbolenza del flusso interno durante lo scarico del gas. La porta del manometro (M10x1-12,5) è lavorata parallelamente all'asse principale per mantenere la stabilità del sensore di pressione durante il processo di riempimento.
Il trattamento superficiale del corpo in acciaio inossidabile viene applicato per ridurre l'ossidazione in condizioni di esposizione all'umidità costiera e in condizioni di conservazione a lungo-termine.
I canali di uscita (M10x1 / M14x1,5 / M16x1,5) sono formati con lavorazione a passaggio singolo-per ridurre la turbolenza del flusso interno durante lo scarico del gas. La porta del manometro (M10x1-12,5) è lavorata parallelamente all'asse principale per mantenere la stabilità del sensore di pressione durante il processo di riempimento.
Il trattamento superficiale del corpo in acciaio inossidabile viene applicato per ridurre l'ossidazione in condizioni di esposizione all'umidità costiera e in condizioni di conservazione a lungo-termine.
Comportamento della risposta alla pressione e percorso del flusso interno
Quando si preme l'attuatore, lo stelo della valvola si muove verticalmente all'interno della camera in acciaio inossidabile e comprime la sede di tenuta. Il gas viene rilasciato dalla bombola in base alla classificazione della pressione del sistema (2,2–2,4 MPa o 18–25 MPa).
La direzione del flusso è controllata attraverso la struttura del canale interno che collega la filettatura di ingresso all'interfaccia di uscita. Il tubo pescante (M10x1 / M16x1,5) trasferisce l'agente estinguente dal fondo della bombola direttamente nella camera della valvola senza punto di restrizione intermedio.
Il sistema di ripristino a molla ripristina la posizione di tenuta dopo il ciclo di scarico, con tempo di ritorno controllato dalla forza di compressione e dal design della distanza della corsa.
La direzione del flusso è controllata attraverso la struttura del canale interno che collega la filettatura di ingresso all'interfaccia di uscita. Il tubo pescante (M10x1 / M16x1,5) trasferisce l'agente estinguente dal fondo della bombola direttamente nella camera della valvola senza punto di restrizione intermedio.
Il sistema di ripristino a molla ripristina la posizione di tenuta dopo il ciclo di scarico, con tempo di ritorno controllato dalla forza di compressione e dal design della distanza della corsa.
| CODICE N. | FILETTO DI INGRESSO | FILETTO DI USCITA | MANOMETRO CONNESSIONE MANOMETRO | FILETTATURA TUBO IMMERGENTE | PRESSIONE MPA | VALVOLA DI CONTROLLO |
|---|---|---|---|---|---|---|
| XH-FAC-01B-01 | M30x1.5 | M10X1 | M10x1-12.5 | M10x1 | 2.2-2.4 | NO |
| XH-FAC-01B-02 | M30x1.5 | M14x1.5 | M10x1-12.5 | M16x1.5 | 2.2-2.4 | NO |
| XH-FAC-01B-03 | M30x1.5 | M16x1.5 | M10x1-12.5 | M16x1.5 | 2.2-2.4 | NO |
| XH-FAC-01B-04 | M30x1.5 | M16x1.5 | M10x1-12.5 | M16x1.5 | 2.2-2.4 | NO |
| XH-FAC-01B-05 | M30x1.5 | M16x1.5 | M10x1-12.5 | M16x1.5 | 2.2-2.4 | SÌ |
| XH-FAC-01B-06 | M30x1.5 | M16x1.5 | M10x1-12.5 | M16x1.5 | 2.2-2.4 | NO |
| XH-FAC-01B-07 | M45x1.5 | M14x1.5 | M10x1-12.5 | M16x1.5 | 2.2-2.4 | NO |
| XH-FAC-01B-08 | 8/11-12 UNF | 8/11-12 UNF | 1/8-27NPT | M16x1.5 | 2.2-2.4 | NO |
| XH-FAC-01B-09 | 8/11-12 UNF | 8/11-12 UNF | 1/8-27NPT | M16x1.5 | 2.2-2.4 | SÌ |
Matrice di selezione globale delle valvole (confronto ingegneristico)
Sistema Europa
Standard di ingresso: M30x1,5 / G1 / G2
Sistema di pressione: 2,2–2,4 MPa / 18–25 MPa
Applicazione: estintore edilizio + impianto CO2 industriale
Struttura chiave: tenuta filettatura metrica + interfaccia calibro M10
Sistema di pressione: 2,2–2,4 MPa / 18–25 MPa
Applicazione: estintore edilizio + impianto CO2 industriale
Struttura chiave: tenuta filettatura metrica + interfaccia calibro M10
Sistema russo
Standard di ingresso: interfaccia PZ27.8 / BSP / UNF
Sistema a pressione: estintori portatili da 2,2–2,4 MPa
Applicazione: sistemi antincendio di trasporto + magazzino
Struttura chiave: resistenza alle vibrazioni + interfaccia filettata semplificata
Sistema a pressione: estintori portatili da 2,2–2,4 MPa
Applicazione: sistemi antincendio di trasporto + magazzino
Struttura chiave: resistenza alle vibrazioni + interfaccia filettata semplificata
Sistema del Sud America
Standard di ingresso: M22 / M30 / BSP 1/4
Sistema di pressione: unità portatili da 2,2–2,4 MPa
Applicazione: edifici commerciali + piccoli sistemi antincendio industriali
Struttura chiave: metrica mista + compatibilità BSP
Sistema di pressione: unità portatili da 2,2–2,4 MPa
Applicazione: edifici commerciali + piccoli sistemi antincendio industriali
Struttura chiave: metrica mista + compatibilità BSP
Centro di convalida degli appalti tecnici e delle richieste di offerta
La selezione della valvola è confermata in base alla geometria dell'interfaccia del cilindro, alla classificazione della pressione e alla compatibilità con l'acciaio inossidabile. La richiesta di offerta viene elaborata solo dopo la corrispondenza tecnica della filettatura di ingresso, dell'interfaccia di uscita e della struttura del tubo pescante.
FASE 1: revisione delle specifiche del cilindro
FASE 2: Identificazione del sistema di thread
FASE 3: corrispondenza della classe di pressione (2,2–2,4 / 18–25 MPa)
FASE 4: Conferma del codice della valvola
FASE 5: Produzione e rilascio della richiesta di offerta
Elenco di controllo dell'input tecnico della richiesta di offerta
• Volume della bombola (1-12 l/portatile/industriale)
• Tipo di filettatura di ingresso (M24 / M30 / M45 / PZ27.8 / G1 / G2 / UNF)
• Interfaccia di uscita (M10x1 / M14x1,5 / M16x1,5 / W21,8)
• Requisiti di collegamento del manometro (M10x1-12,5 / 1/8-27NPT)
• Riferimento alla lunghezza del tubo pescante o all'altezza del cilindro
• Sistema di pressione (2,2–2,4 MPa o 18–25 MPa)
• Standard del mercato target (UE/Russia/Sud America)
• Tipo di filettatura di ingresso (M24 / M30 / M45 / PZ27.8 / G1 / G2 / UNF)
• Interfaccia di uscita (M10x1 / M14x1,5 / M16x1,5 / W21,8)
• Requisiti di collegamento del manometro (M10x1-12,5 / 1/8-27NPT)
• Riferimento alla lunghezza del tubo pescante o all'altezza del cilindro
• Sistema di pressione (2,2–2,4 MPa o 18–25 MPa)
• Standard del mercato target (UE/Russia/Sud America)
Se si verifica una mancata corrispondenza tra la filettatura di ingresso e il collo del cilindro, la valvola non può essere assemblata a causa del disallineamento della tenuta. Tutte le richieste RFQ vengono verificate tramite la compatibilità dei thread prima del rilascio del preventivo.
risposta e-mail tecnica: 24 ore
conferma del campione: 3–7 giorni
Tempi di produzione di massa: in base al codice del modello
