Specifiche tecniche
La gamma di bobine è disponibile con diversi diametri di tubo, lunghezze di tubo, valori di pressione e dimensioni di connessione NPT. Queste configurazioni consentono agli acquirenti di selezionare una combinazione adatta in base all'installazione antincendio prevista.
| Peso lordo (kg) | Pressione massima (bar) | Diametro interno del tubo (mm) | Diametro esterno del tubo (mm) | Filettatura maschio NPT di uscita del tubo | Filettatura femmina NPT ingresso bobina | Lunghezza del tubo (m) | Taglia n. |
|---|---|---|---|---|---|---|---|
| 17 | 21 | 10 | 15 | 3/8 | 3/8 | 15 | 1 |
| 20 | 21 | 10 | 15 | 3/8 | 3/8 | 21 | 1 |
| 19 | 21 | 13 | 19 | 1/2 | 1/2 | 15 | 1 |
| 21 | 21 | 13 | 19 | 1/2 | 1/2 | 21 | 1 |
| 17 | 19 | 19 | 27 | 3/4 | 3/4 | 12 | 1 |
| 17 | 21 | 10 | 15 | 3/8 | 3/8 | 15 | 1 |
| 20 | 21 | 10 | 15 | 3/8 | 3/8 | 21 | 1 |
| 19 | 21 | 13 | 19 | 1/2 | 1/2 | 15 | 1 |
| 21 | 21 | 13 | 19 | 1/2 | 1/2 | 21 | 1 |
Dati aggiuntivi su peso e pressione
| Peso lordo (kg) | Pressione massima (bar) | Taglia n. |
|---|---|---|
| 15 | 21 | 1 |
| 16 | 21 | 1 |
| 15 | 21 | 1 |
| 16 | 21 | 1 |
| 15 | 21 | 1 |
| 15 | 21 | 1 |
| 16 | 21 | 1 |
| 15 | 21 | 1 |
| 16 | 21 | 1 |
Le configurazioni elencate coprono diametri interni dei tubi da 10 mm a 19 mm, diametri esterni dei tubi da 15 mm a 27 mm, lunghezze dei tubi da 12 m a 21 m e valori di pressione massimi di 17 bar o 21 bar. Le opzioni di connessione includono configurazioni 3/8, 1/2 e 3/4 NPT.
Configurazione di tubi e connessioni
Il tubo è una parte importante dell'intero gruppo avvolgitore poiché il suo diametro, lunghezza, pressione nominale e dimensione della connessione determinano il modo in cui l'apparecchiatura può essere integrata in un sistema di protezione antincendio.
Le configurazioni disponibili includono:
- • Diametro interno del tubo da 10 mm con diametro esterno di 15 mm
- • Diametro interno del tubo da 13 mm con diametro esterno di 19 mm
- • Diametro interno del tubo da 19 mm con diametro esterno di 27 mm
- • Lunghezze del tubo di 12 m, 15 me 21 m
- • Opzioni di connessione 3/8, 1/2 e 3/4 NPT
L'uscita del tubo utilizza una filettatura maschio NPT, mentre l'ingresso della bobina utilizza una filettatura femmina NPT. Gli acquirenti devono verificare la configurazione di connessione richiesta rispetto alle tubazioni o alle apparecchiature antincendio esistenti prima di ordinare.
Progettazione pratica per la gestione dei tubi

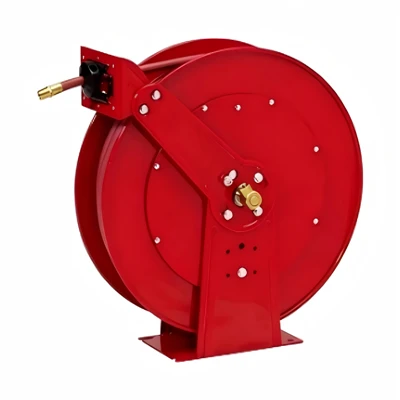

L'avvolgitubo in metallo fornisce una struttura di stoccaggio definita per il tubo invece di lasciarlo disposto in modo approssimativo attorno all'area di installazione. Ciò aiuta a mantenere una posizione organizzata dell'attrezzatura e fornisce una posizione dedicata per lo stoccaggio dei tubi.
Archiviazione organizzata
Il tubo viene avvolto attorno alla struttura dell'avvolgitore quando non viene utilizzato, contribuendo a mantenere l'attrezzatura disposta all'interno dell'area di installazione designata.
Distribuzione controllata
La disposizione dell'avvolgitore consente di estrarre il tubo dalla sua posizione di stoccaggio quando è necessaria l'attrezzatura antincendio.
Posizione dell'attrezzatura accessibile
Una bobina posizionata correttamente facilita l'identificazione e l'accesso del tubo. L'installazione dovrebbe tenere conto della disposizione dell'edificio circostante e dell'area di accesso richiesta.
Ispezione di routine più semplice
Una posizione fissa del tubo può rendere più comoda l'ispezione visiva. Il personale di manutenzione può controllare il tubo, la struttura della bobina, i collegamenti e l'area circostante come parte dell'ispezione di routine dell'attrezzatura.
Selezione della pressione e del tubo flessibile
La pressione e le dimensioni del tubo flessibile devono essere considerate insieme quando si seleziona la configurazione appropriata. I dati disponibili includono pressioni massime di 17 bar e 21 bar.
Le configurazioni dei tubi coprono tre combinazioni di diametri:
| Diametro interno del tubo | Diametro esterno del tubo | Lunghezza del tubo disponibile |
|---|---|---|
| 10 mm | 15 mm | 15 m / 21 m |
| 13 mm | 19 mm | 15 m / 21 m |
| 19 mm | 27 mm | 12 m |
Queste specifiche forniscono diverse opzioni di configurazione per progetti con diversi requisiti di tubi. Il modello selezionato dovrebbe essere abbinato all'effettivo sistema di protezione antincendio piuttosto che essere selezionato solo in base alla lunghezza del tubo.
Opzioni di connessione NPT
La configurazione della connessione è un'altra considerazione importante durante la selezione del prodotto.
Le combinazioni disponibili includono:
| Filettatura maschio NPT di uscita del tubo | Filettatura femmina NPT ingresso bobina |
|---|---|
| 3/8 | 3/8 |
| 1/2 | 1/2 |
| 3/4 | 3/4 |
Prima dell'installazione è necessario verificare le dimensioni di uscita e ingresso rispetto alle tubazioni e ai componenti di collegamento richiesti. La conferma di questi dettagli durante la fase di preventivo può aiutare a ridurre i problemi di compatibilità durante l'assemblaggio.
Applicazioni
L'avvolgitubo in metallo può essere incorporato nelle apparecchiature antincendio in diversi ambienti commerciali e industriali.
Edifici commerciali
Gli edifici adibiti ad uffici, le proprietà commerciali e altre strutture possono utilizzare apparecchiature avvolgitubo come parte delle loro disposizioni di protezione antincendio designate.
Magazzini
I magazzini e le strutture di distribuzione possono utilizzare attrezzature organizzate per lo stoccaggio dei tubi flessibili nei luoghi in cui sono necessarie attrezzature antincendio accessibili.

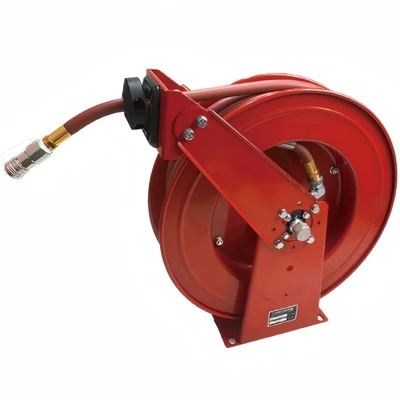

Fabbriche e officine
Le aree di produzione industriale e le officine possono richiedere uno stoccaggio dedicato dei tubi flessibili in base alla disposizione dell'edificio e alla progettazione della protezione antincendio.
Strutture pubbliche e istituzionali
Anche le scuole, gli edifici pubblici, gli uffici e le strutture istituzionali possono richiedere attrezzature antincendio organizzate in aree designate.
L'applicazione finale e il metodo di installazione devono sempre seguire i requisiti di progetto applicabili e le normative locali sulla protezione antincendio.
Considerazioni sull'installazione
Il corretto posizionamento è importante sia per l'accessibilità che per la manutenzione ordinaria. Prima dell'installazione, gli acquirenti e gli appaltatori devono esaminare la parete disponibile o l'area di montaggio, l'attrezzatura circostante, la direzione di distribuzione del tubo e la posizione di connessione.
Le considerazioni chiave includono:
- • Spazio di installazione disponibile
- • Posizione di montaggio
- • Direzione di distribuzione del tubo
- • Compatibilità di connessione
- • Accesso attorno alla bobina
- • Distanza dalle apparecchiature circostanti
- • Requisiti di installazione locale
La posizione di installazione deve consentire l'accesso al tubo senza inutili ostruzioni.
Guida alla selezione dei prodotti
La scelta della configurazione appropriata inizia con i requisiti effettivi dell'installazione piuttosto che semplicemente con la scelta del tubo più grande o più lungo.
Passaggio 1: confermare il diametro del tubo
Controllare il diametro interno ed esterno richiesto in base al sistema di protezione antincendio previsto.
Passaggio 2: confermare la lunghezza del tubo
Le lunghezze disponibili dei tubi flessibili includono 12 m, 15 m e 21 m. La lunghezza appropriata deve essere determinata in base al layout di installazione e alla copertura richiesta.
Passaggio 3: verificare i requisiti di pressione
Le specifiche di pressione massima disponibili includono 17 bar e 21 bar. La configurazione selezionata dovrebbe corrispondere ai requisiti del sistema.
Passaggio 4: conferma le connessioni NPT
Controllare se le dimensioni della connessione di uscita e ingresso richieste sono 3/8, 1/2 o 3/4.
Passaggio 5: confermare la quantità
Per progetti commerciali o ordini di distribuzione, confermare la quantità e la configurazione richieste per ciascun lotto prima della produzione.
Produzione e controllo qualità
La produzione deve seguire la configurazione del prodotto confermata in modo che le dimensioni del tubo, le specifiche di connessione e altri requisiti rimangano coerenti per tutto l'ordine.
Il processo produttivo generale comprende:
- • Revisione dei requisiti:I requisiti tecnici, la quantità, la configurazione del tubo, i dettagli di connessione e altre specifiche vengono esaminati prima della produzione.
- • Conferma della configurazione:Vengono confermati il diametro del tubo flessibile selezionato, la lunghezza del tubo flessibile, la pressione nominale, la dimensione della connessione e altri dettagli.
- • Produzione e assemblaggio:La bobina e i componenti associati vengono prodotti e assemblati secondo la configurazione confermata.
- • Ispezione di qualità:I prodotti finiti vengono controllati per verificarne l'aspetto, le condizioni di assemblaggio e la coerenza con le specifiche confermate.
- • Imballaggio e spedizione:I prodotti completati vengono imballati in base alle esigenze di ordine e trasporto.
Per gli acquisti ripetuti, il mantenimento delle specifiche confermate può aiutare a mantenere la coerenza tra i diversi ordini.
Approvvigionamento e configurazione personalizzata
Per appaltatori, distributori, fornitori di attrezzature antincendio e acquirenti di progetti, la selezione del prodotto spesso implica più di una specifica.
Quando richiedono un preventivo, gli acquirenti possono fornire:
- • Quantità richiesta
- • Diametro interno ed esterno del tubo
- • Lunghezza del tubo richiesta
- • Requisito di pressione massima
- • Dimensioni della connessione NPT
- • Requisiti di installazione
- • Disegni di progetto, se disponibili
- • Requisiti di imballaggio o consegna
È quindi possibile rivedere le informazioni tecniche fornite per determinare la configurazione appropriata.
Perché scegliere questa configurazione
Le specifiche disponibili forniscono diverse combinazioni di diametro, lunghezza, pressione nominale e dimensione della connessione del tubo invece di limitare gli acquirenti a una disposizione fissa del tubo.
I principali vantaggi dell’approvvigionamento includono:
- • Configurazioni di diametri multipli del tubo
- • Opzioni di lunghezza del tubo da 12 m, 15 me 21 m
- • Specifiche di pressione 17 bar e 21 bar
- • Opzioni di connessione 3/8, 1/2 e 3/4 NPT
- • Informazioni di configurazione chiare per la selezione del progetto
Ciò rende più semplice per gli acquirenti confrontare le specifiche disponibili con il loro sistema di protezione antincendio esistente prima di effettuare un ordine.
Domande frequenti
A cosa serve un avvolgitubo in metallo?
Viene utilizzato per riporre e organizzare una manichetta antincendio mantenendo la manichetta disponibile per un'implementazione controllata quando è necessaria l'attrezzatura antincendio.
Quali dimensioni dei tubi sono disponibili?
Le configurazioni elencate includono diametri interni del tubo flessibile di 10 mm, 13 mm e 19 mm, con diametri esterni corrispondenti di 15 mm, 19 mm e 27 mm.
Quali lunghezze di tubo sono disponibili?
Le lunghezze dei tubi disponibili indicate nelle specifiche sono 12 m, 15 m e 21 m.
Quali valori di pressione sono disponibili?
Le specifiche fornite includono pressioni massime di 17 bar e 21 bar.
Quali dimensioni della connessione NPT sono disponibili?
Le configurazioni di connessione disponibili includono 3/8, 1/2 e 3/4 NPT. L'uscita del tubo è specificata come filettatura maschio NPT e l'ingresso della bobina come filettatura femmina NPT.
Posso richiedere una configurazione specifica?
SÌ. Gli acquirenti possono fornire il diametro, la lunghezza, la pressione nominale, la dimensione della connessione, la quantità e i requisiti del progetto richiesti per la conferma della configurazione prima dell'ordine.
Richiedi una configurazione del prodotto
Per una nuova installazione antincendio, un progetto di sostituzione di apparecchiature, un ordine di distribuzione o un programma di approvvigionamento ripetuto, fornire le specifiche del tubo flessibile, i requisiti di connessione, la quantità e le informazioni di installazione richieste. La configurazione selezionata può quindi essere rivista rispetto all'applicazione prevista prima del preventivo e della produzione.
