Configurazione dei cavi e dati tecnici
Tipo di cavo,-specifiche della sezione trasversale, lunghezza, tensione, corrente, accessori e peso complessivo sono fattori importanti quando si seleziona una configurazione di bobina adeguata. I seguenti dati forniscono le combinazioni di cavi disponibili e i numeri corrispondenti.
| Accessori | Specifiche cavo (mm²) | Lunghezza cavo (m) | Volt (V) | Ampere (A) | Peso (kg) | Peso (kg) | N. corrispondente |
|---|---|---|---|---|---|---|---|
| Cavo, spina, presa | 3+1.5 | 9 | 220 | 10 | 9 | 8 | 1 |
| Cavo (senza spina e presa) | 3+2.5 | 9 | 220 | 10 | 9 | 8 | 1 |
| Cavo, spina, presa | 3+1.5 | 15 | 220 | 10 | 12 | 9 | 2 |
| Cavo (senza spina e presa) | 3+1.5+1 | 12 | 380 | 10 | 12 | 9 | 2 |
| Cavo (senza spina e presa) | 3×2.5+1×1.5 | 12 | 380 | 16 | 12 | 9 | 2 |
| Cavo di segnale | 6×1 | 12 | 24 | 3 | 11 | 9 | 2 |
| Cavo (senza spina e presa) | 3×2.5+1×1.5 | 15 | 380 | 16 | 22 | 16 | 3 |
| Cavo (senza spina e presa) | 3×4+1×2.5 | 15 | 380 | 20 | 23 | 16 | 3 |
| Cavo (senza spina e presa) | 3×2.5+1×1.5 | 21 | 380 | 16 | 27 | 19 | 4 |
| Cavo (senza spina e presa) | 3×6+1×1.5 | 15 | 380 | 30 | 27 | 19 | 4 |
| Cavo (senza spina e presa) | 5+2.5 | 15 | 380 | 16 | 26 | 19 | 4 |
| Cavo (senza spina e presa) | 3×6+2×4 | 15 | 380 | 30 | 29 | 19 | 4 |
| Cavo (senza spina e presa) | 12+1.5 | 15 | -- | -- | 10 | 26 | 4 |
| Cavo di rete | -- | 20 | -- | -- | -- | 20 | 4 |
| Cavo (senza spina e presa) | 3×2.5+1×1.5 | 30 | 380 | 16 | 34 | 23 | 5 |
| Cavo (senza spina e presa) | 3×6+1×4 | 23 | 380 | 30 | 36 | 23 | 5 |
| Cavo (senza spina e presa) | 3×6+1×4 | 25 | 380 | 30 | 37 | 23 | 5 |
| Cavo (senza spina e presa) | 3×6+2×4 | 20 | 380 | 30 | 36 | 23 | 5 |
| Cavo di rete | -- | 30 | -- | -- | -- | 24 | 5 |
| Cavo (senza spina e presa) | 3×2.5+1.5 | 30 | 380 | 16 | 48 | 37 | 7 |
| Cavo (senza spina e presa) | 5+10 | 20 | 380 | 30 | 64 | 37 | 7 |
| Cavo, torcia di saldatura | 1×75 | 15 | 90 | 400 | 382 | 367 | 0472 |
| Cavo, torcia di saldatura | 1×75 | 23 | 90 | 400 | 6441 | - | - |
| Cavo piatto, cavo non fornito | 13+4 | 13 | -- | 20 | 5050 | 4705 | 97630 |
| Cavo (senza spina e presa) | 36+2 | 470 | 380 | 30 | 6040 | 5824 | 60536 |
Nota: le due colonne dei pesi vengono mantenute come previsto nei dati tecnici originali. Anche i numeri corrispondenti e i valori di stile-della dimensione vengono conservati senza reinterpretazione. Si prega di confermare il significato previsto di questi campi con il fornitore o il disegno tecnico prima di pubblicarli come specifiche dimensionali.

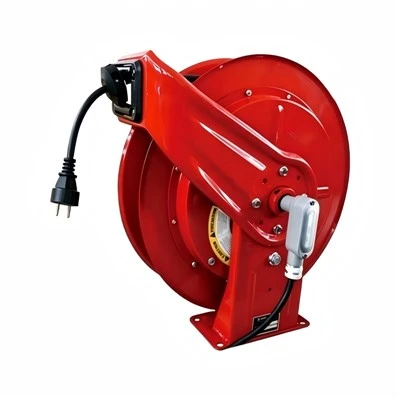

Principio operativo-guidato dalla molla
L'avvolgicavo elettrico a molla utilizza l'energia meccanica immagazzinata per facilitare la ritrazione del cavo.
Quando il cavo viene tirato verso l'esterno, la bobina ruota e la molla interna accumula tensione. Una volta rilasciato il cavo, la molla spinge la bobina nella direzione opposta, riportando il cavo nella posizione immagazzinata.
Il ciclo operativo può essere inteso come:
Tira → Estendi → Usa → Rilascia → Ritira → Memorizza
Questo principio di funzionamento meccanico rende l'avvolgitore adatto ad ambienti di lavoro in cui i cavi elettrici necessitano di essere allungati e restituiti ripetutamente.
Gestione dei cavi per le aree di lavoro
I cavi elettrici allentati possono occupare spazio sul pavimento e rendere più difficile l'organizzazione delle aree di lavoro. Una bobina retrattile fornisce una posizione dedicata per lo stoccaggio del cavo consentendo all'operatore di accedere alla lunghezza del cavo richiesta.
Portata di lavoro regolabile
L'operatore può estendere il cavo dalla sua posizione immagazzinata verso l'area di lavoro. La portata richiesta dipende dalla lunghezza del cavo selezionata e dalla posizione di installazione.
Ritorno automatico del cavo
Dopo che il cavo è stato rilasciato, il meccanismo a molla aiuta a riportarlo sulla bobina. Ciò riduce l'avvolgimento manuale del cavo durante le operazioni di routine.
Cavo allentato ridotto
Il cavo inutilizzato rimane avvolto attorno alla bobina invece di essere lasciato su una postazione di lavoro, sul pavimento o su un'area attrezzata.
Stoccaggio cavi centralizzato
La bobina crea un punto di stoccaggio fisso per il cavo elettrico, che può semplificare l'organizzazione dei cavi attorno alle apparecchiature utilizzate di frequente.
Opzioni di configurazione elettrica
I dati disponibili coprono diverse configurazioni di cavi elettrici, dalle applicazioni di cavi di segnale a tensione-inferiore alle configurazioni di cavi di saldatura a corrente-più elevata.
Gli esempi all'interno delle specifiche fornite includono:
- • Cavo segnale 24 V con 3 A
- • Configurazioni a 220 V con 10 A
- • Configurazioni da 380 V con 10 A, 16 A, 20 A e 30 A
- • Cavo di saldatura da 90 V con 400 A
- • Configurazioni di cavi di rete senza tensione o corrente specificata
Questi valori sono specifici della configurazione-e non devono essere trattati come una classificazione elettrica universale per ogni bobina. I requisiti di cavo, tensione, corrente, connettore e applicazione devono essere abbinati prima dell'ordine.
Lunghezza del cavo e distanza di lavoro
La lunghezza del cavo determina la distanza che può raggiungere il collegamento elettrico dal punto di installazione della bobina.
Le configurazioni fornite includono lunghezze di cavo che vanno da 9 ma 70 m, a seconda del tipo di cavo e della configurazione corrispondente.
| Lunghezza del cavo | Configurazioni di esempio |
|---|---|
| 9 m | Configurazioni cavo 220 V |
| 12 m | Configurazioni con cavo di segnale e 380 V |
| 13 m | Configurazione cavo piatto |
| 15 m | Configurazioni multiple di cavi di alimentazione e saldatura |
| 20 m | Configurazioni relative a rete, alimentazione e saldatura- |
| 21 m | Cavo di alimentazione 380 V |
| 23 m | Cavo di saldatura e cavo 380 V |
| 25 m | Cavo di alimentazione 380 V |
| 30 m | Cavo di alimentazione e rete 380 V |
| 70 m | Cavo di alimentazione 380 V |
Le configurazioni di cavi più lunghi richiedono un'adeguata capacità della bobina e devono essere valutate insieme al diametro, al peso e ai requisiti operativi del cavo.
Accessori e opzioni cavi
Le configurazioni disponibili prevedono numerose predisposizioni accessorie. Alcune voci sono fornite sia con cavo che con spina/presa, mentre altre sono elencate come cavo senza spina e presa.
Le opzioni fornite includono:
- • Cavo con spina e presa
- • Cavo senza spina e presa
- • Cavo di segnale
- • Cavo di rete
- • Cavo di saldatura con torcia di saldatura
- • Cavo piatto senza cavo in dotazione
La scelta degli accessori deve corrispondere all'apparecchiatura da collegare e all'installazione prevista.
Considerazioni sul montaggio e sull'installazione
La posizione di montaggio influenza il modo in cui il cavo viene esteso e restituito. Prima dell'installazione, valutare la posizione della bobina in relazione all'operatore, all'attrezzatura collegata e allo spazio di lavoro disponibile.
Considerazioni importanti includono:
- • Superficie di montaggio e supporto
- • Direzione di uscita del cavo
- • Distanza di lavoro richiesta
- • Apparecchiature circostanti
- • Percorso di movimento del cavo
- • Accesso per ispezione e manutenzione
La bobina deve essere posizionata in modo che il cavo possa muoversi naturalmente durante il funzionamento senza inutili interferenze da parte delle strutture circostanti.
Applicazioni
L'avvolgicavo elettrico a molla può essere utilizzato in ambienti in cui è necessario accedere ripetutamente ai cavi elettrici e riportarli in una posizione di stoccaggio definita.
Postazioni di lavoro industriali
Gli addetti alla produzione possono accedere all'energia elettrica per strumenti o apparecchiature mantenendo organizzati i cavi inutilizzati.
Aree di manutenzione
Le squadre di manutenzione spesso si spostano tra diverse posizioni delle apparecchiature. Una disposizione di cavi retrattili può fornire un comodo punto di connessione all'interno di un'area di lavoro definita.
Workshop
Le officine con utensili elettrici di uso frequente possono utilizzare avvolgicavo per ridurre i cavi allentati attorno ai banchi e alle zone di lavoro.
Applicazioni di saldatura
Le specifiche fornite includono configurazioni di cavi di saldatura da 90 V e 400 A, con lunghezze del cavo di 15 me 23 m. Queste configurazioni possono essere prese in considerazione per applicazioni di apparecchiature di saldatura compatibili.
Aree Macchinari e Attrezzature
Gli avvolgicavo possono anche essere incorporati attorno a macchinari o apparecchiature in cui i cavi elettrici devono essere estesi durante il funzionamento e successivamente immagazzinati.
Guida alla selezione dei cavi
La selezione della configurazione corretta richiede informazioni sia elettriche che meccaniche.
1. Confermare il carico elettrico
Controllare la tensione e la corrente richieste dall'apparecchiatura prima di selezionare la configurazione del cavo.
2. Identificare le specifiche del cavo
Confermare le specifiche della sezione-trasversale del cavo richieste e la disposizione dei conduttori.
3. Determinare la lunghezza richiesta
Misurare la distanza tra la posizione della bobina ed il punto di lavoro più lontano previsto.
4. Controllare la capacità della bobina
Il diametro, la lunghezza e il peso del cavo devono corrispondere alla capacità della bobina selezionata.
5. Conferma gli accessori
Determinare se l'applicazione richiede una spina, una presa, una torcia di saldatura o un'altra disposizione di connessione.
6. Esaminare l'ambiente di lavoro
Considerare la posizione di installazione, la frequenza del movimento del cavo, lo spazio di montaggio disponibile e le apparecchiature circostanti.
Manutenzione e Punti Operativi
L'ispezione di routine aiuta a identificare i problemi meccanici o dei cavi prima che incidano sul normale funzionamento.
I punti di ispezione consigliati includono:
- • Superficie del cavo e condizioni dell'isolamento
- • Condizioni della spina e della presa
- • Stato dell'avvolgimento del cavo
- • Comportamento del ritorno a molla
- • Alloggiamento bobina
- • Componenti di montaggio
- • Collegamenti elettrici
Il cavo deve essere utilizzato nelle condizioni elettriche e meccaniche specificate. Cavi, connettori danneggiati o movimenti anomali della bobina devono essere ispezionati prima di continuare a utilizzare.
Configurazione per OEM e ordini di progetto
Macchine e impianti elettrici diversi possono richiedere combinazioni di cavi diverse. Per questo motivo, l'approvvigionamento del progetto dovrebbe iniziare con informazioni tecniche complete anziché selezionare una bobina basandosi solo sulla lunghezza del cavo.
Gli acquirenti possono fornire:
- • Specifiche del cavo
- • Lunghezza del cavo richiesta
- • Voltaggio
- • Attuale
- • Requisiti del connettore
- • Metodo di installazione
- • Ambiente di lavoro
- • Quantità richiesta
- • Informazioni o disegni sull'attrezzatura
Queste informazioni possono essere riviste per identificare la configurazione appropriata dalla gamma tecnica disponibile.
Produzione e controlli di qualità
Dopo che la configurazione è stata confermata, la produzione può procedere in base ai requisiti di cavo e bobina selezionati.
- • Conferma tecnica:Vengono esaminate le specifiche del cavo, la lunghezza, i requisiti elettrici, gli accessori e le informazioni sull'installazione.
- • Preparazione dei componenti:I componenti della bobina, i cavi, i connettori e gli altri accessori specificati richiesti vengono preparati in base alla configurazione confermata.
- • Assemblea:Il cavo e i componenti associati sono assemblati con il meccanismo avvolgitore secondo i requisiti approvati.
- • Ispezione funzionale:L'assemblaggio finito viene controllato per quanto riguarda l'avvolgimento del cavo, il comportamento di retrazione, le condizioni dell'assemblaggio e altri requisiti concordati.
- • Imballaggio finale:I prodotti vengono preparati per la spedizione in base alla quantità dell'ordine e ai requisiti di trasporto.
Un rigoroso controllo di qualità garantisce la coerenza del prodotto per ordini di approvvigionamento ripetuti.
Perché utilizzare un design-guidato dalla primavera?
Un meccanismo a molla- fornisce un modo pratico per gestire i cavi che vengono estesi e riposti ripetutamente. Invece di riavvolgere manualmente l'intero cavo dopo ogni operazione, la molla interna assiste nel movimento di ritorno.
La progettazione può aiutare a fornire:
- • Riavvolgimento automatico del cavo
- • Stoccaggio cavi definito
- • Portata di lavoro più flessibile
- • Riduzione dei cavi allentati attorno all'apparecchiatura
- • Comodo accesso per operazioni ripetute
L'effettiva idoneità dipende dall'abbinamento della bobina con il cavo elettrico e dalle condizioni di lavoro dell'applicazione.
Informazioni sugli appalti
Le configurazioni disponibili coprono diverse specifiche di cavo, lunghezze, valori elettrici, accessori e numeri corrispondenti. Ciò fornisce agli acquirenti diverse opzioni quando specificano una bobina per apparecchiature elettriche o applicazioni industriali.
Per un preventivo, si consiglia di fornire le specifiche del cavo, la lunghezza, la tensione, la corrente, gli accessori, la quantità e le informazioni di installazione richieste. Laddove l'applicazione coinvolga apparecchiature di saldatura, integrazione di macchinari o altri sistemi elettrici specializzati, è possibile fornire anche disegni tecnici o informazioni sulle apparecchiature per la revisione della configurazione.
Domande frequenti
Che cos'è un avvolgicavo elettrico-con azionamento a molla?
È un dispositivo di conservazione e gestione dei cavi che utilizza un meccanismo a molla per facilitare la ritrazione di un cavo elettrico dopo che è stato esteso.
Quali lunghezze di cavo sono disponibili?
I dati tecnici forniti comprendono configurazioni da 9 m fino a 70 m, a seconda del tipo di cavo e della relativa configurazione.
Quali valori elettrici sono elencati?
I dati forniti includono configurazioni a 24 V, 220 V, 380 V e 90 V, con valori di corrente che vanno da 3 A a 400 A a seconda dell'applicazione del cavo.
Spine e prese sono incluse?
Alcune configurazioni sono elencate con cavo, spina e presa, mentre altre sono specificate come cavo senza spina e presa. La configurazione degli accessori richiesti deve essere confermata al momento dell'ordine.
Sono disponibili configurazioni dei cavi di saldatura?
SÌ. I dati forniti includono il cavo di saldatura con torcia di saldatura, utilizzando la specifica del cavo 1×75, con configurazioni da 90 V e 400 A con lunghezze di 15 me 23 m.
È possibile configurare il cavo di rete?
Le configurazioni dei cavi di rete sono comprese nei dati tecnici forniti, con lunghezze di 20 me 30 m. La tensione e la corrente vengono visualizzate come non specificate per queste voci.
Come devo selezionare una configurazione?
Verificare innanzitutto le specifiche del cavo, la lunghezza richiesta, la tensione, la corrente, gli accessori, le condizioni di installazione e l'ambiente di applicazione. Questi dettagli possono quindi essere abbinati alle configurazioni di bobine disponibili.
